Автоматизированная система управления котлом с механической загрузкой топлива (древесная щепа) мощностью 4 МВт

Предпосылки проекта:

Модернизация котельной в а.г. Обухово с соответствующей поставкой котла КВТСм-4.0 производства ЧПТУП «Летерм».

Цель проекта:

Разработка и внедрение в промышленную эксплуатацию АСУ технологическими процессами водогрейного котла.

Описание проекта:

Водогрейный котёл с механической загрузкой серии КВТСм с вихревой топкой, предназначен для извлечения тепловой энергии из кородревесных отходов или фрезерного торфа, путем сжигания их в вихревой топке.

Состав автоматизированной системы управления котлом: 1. Шкаф управления (ШУ) котлом на базе контроллерного оборудования ОВЕН и сенсорной панели оператора Weintek; 2. Шкаф управления (ШУ) складом топлива на базе преобразователей частоты INVT; 3. АРМ-оператора котлом, осуществляющее функции управления, задания основных технологических параметров, контроля и мониторинга процессов, архивирования данных.

Созданная компанией «АСУ-Техно» система управляет следующим производственным оборудованием:

• Склад топлива:
  • Гидростанция механизированного склада топлива типа «живое дно»;
  • Транспортер топлива наклонный;
  • Транспортер топлива поперечный;
• Котел КВТСм:
  • Дымосос;
  • Вентилятор воздуха;
  • Заслонка воздуха;
  • Гидростанция котла;
  • Гидроцилиндр подачи топлива;
  • Клапан пожаротушения;
  • Гидроцилиндры колосниковой решетки.

Внедренная система управления взаимодействует и обрабатывает сигналы со следующих технологических датчиков:

• Реле протока;
• Датчики давления и температуры воды на выходе и на входе котла;
• Датчики температуры топлива в бункере;
• Датчик температуры в топке;
• Датчик температуры уходящих газов;
• Датчик температуры входящего воздуха;
• Датчик разрежения в топке;
• Датчики нижнего и верхнего уровней щепы в бункере.

Компанией «АСУ-Техно» также были разработаны автоматизированные системы управления для водогрейных котлов с различным типом топки (вихревая, слоевая) мощностями от 0,5 до 4 МВт.

Результаты проекта:

• Создана многофункциональная современная АСУ с обеспечением высокой степени автоматизации рабочих процессов котла КВТСм-4.0;
• Реализован оперативный контроль за основными параметрами работы котла и их архивация;
• Программное обеспечение осуществляет управление механизмами котла в ручном и автоматическом режимах;
• Автоматический режим позволяет выполнять необходимые технологические операции без участия оператора с поддержанием заданных технологических параметров в соответствии с режимной картой (разрежение в топке, подача топлива/воздуха и т.д.);

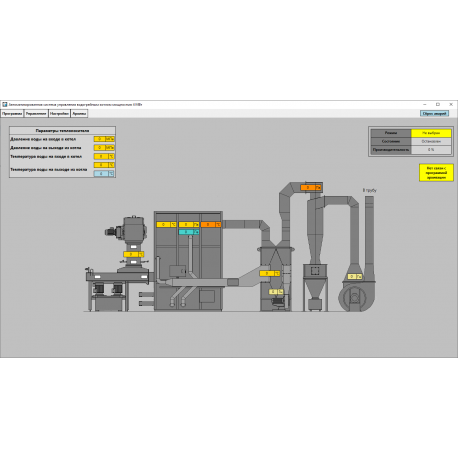

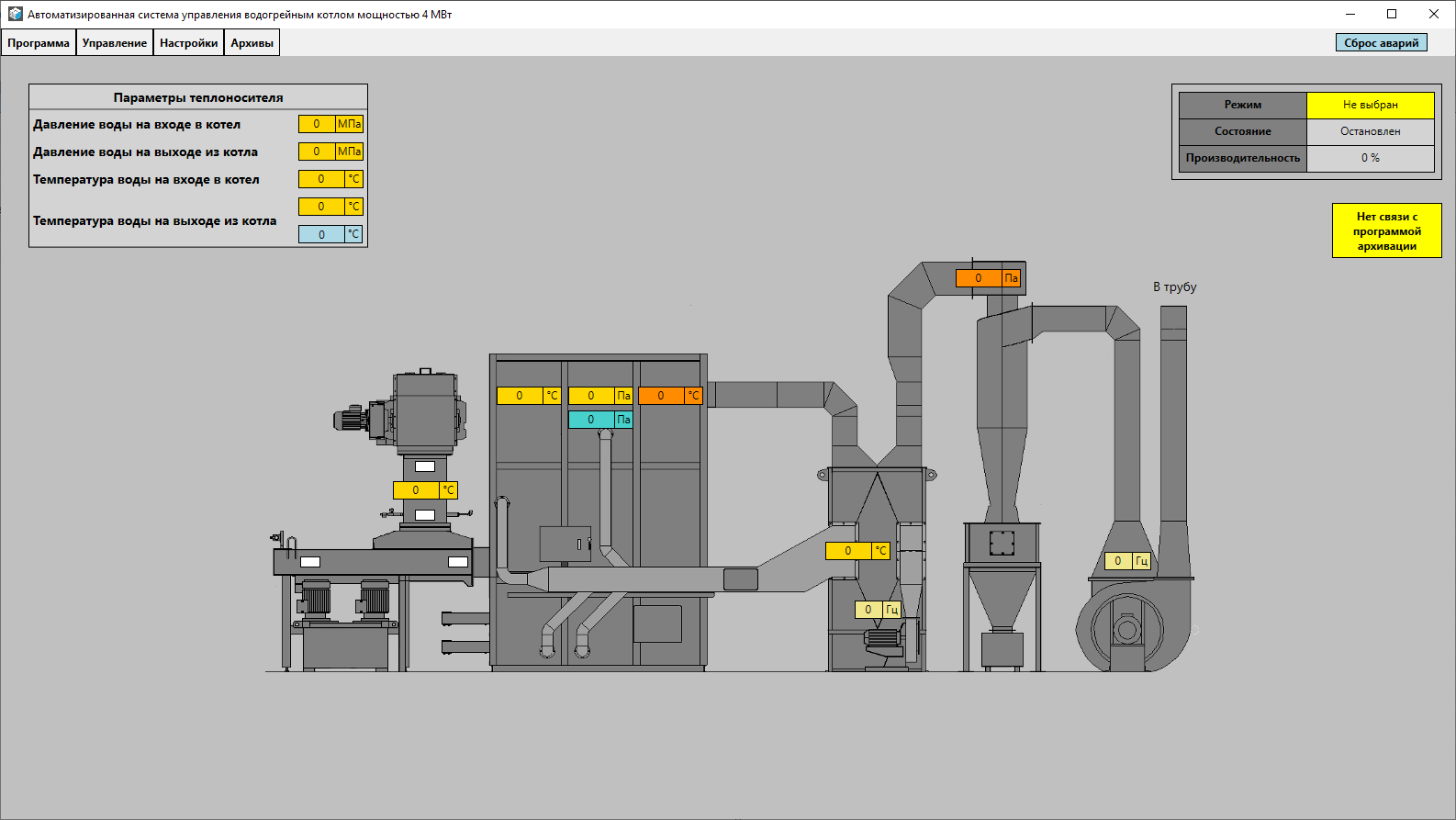

• Разработан интуитивно понятный и современный интерфейс с максимальной наглядностью и легкостью управления.
