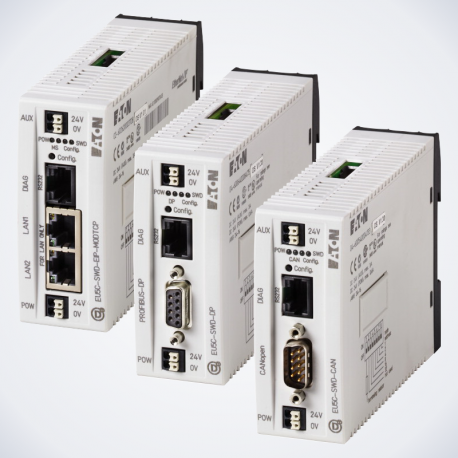

Шлюзы SmartWire-DT

Шлюзы служат "переходником" с уже существующей полевой шины на шину SmartWire-Darwin (SWD). Например, полевой шиной можно соеденить только контроллер и шлюз, а далее подключать к шине SWD всё остально оборудование.

Подробнее

Общее описание

EU5C-SWD-ETHERCAT

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 99
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: Подчинённое устройство Ethercat
  • Протокол: EtherCAT
  • Данные входа, макс., Байт: 800
  • Исходящие данные, макс., Байт: 642
  • скорость передачи данных: 100 Мбит/с
  • Адрес устройства: IP
  • Адресация: через EtherCAT
  • Индикация состояния интерфейса: многоцветные светодиоды APL, RUN, ERR, L/A
  • Разьем присоединения полевой шины: 2 x RJ45 (2-канальный коммутатор)

EU5C-SWD-CAN

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 99
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: Подчиненное устройство CANopen®
  • Протокол: CANopen®
  • Данные входа, макс., Байт: 128
  • Исходящие данные, макс., Байт: 128
  • скорость передачи данных: до 1 Мбит/с
  • Настройка скорости передачи данных: автоматически
  • Адрес абонента: 2 … 32
  • Адресация: через Переключатель DIP
  • Индикация состояния интерфейса: многоцветный светодиод CAN
  • Нагрузочный резистор шины: переключается DIP-переключателем
  • Интерфейс присоединения полевой шины: 1 x штекер SUB-D, 9-полюсный

EU5C-SWD-DP

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 58
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: Подчиненное устройство PROFIBUS-DP
  • Протокол: PROFIBUS-DP
  • Данные входа, макс., Байт: 240
  • Исходящие данные, макс., Байт: 240
  • скорость передачи данных: до 12 Мбит/с
  • Настройка скорости передачи данных: автоматически
  • Адрес абонента: 2 … 125
  • Адресация: через Переключатель DIP
  • Индикация состояния интерфейса: многоцветный светодиод DP
  • Нагрузочный резистор шины: переключается штекером полевой шины
  • Интерфейс присоединения полевой шины: 1 x гнездо SUB-D, 9-полюсное

EU5C-SWD-PROFINET

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 99
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: PROFINET IO Device
  • Протокол: PROFINET
  • Данные входа, макс., Байт: 800
  • Исходящие данные, макс., Байт: 642
  • скорость передачи данных: 100 Мбит/с
  • Адрес абонента: IP
  • Адресация: через PROFINET
  • Индикация состояния интерфейса: многоцветные светодиоды APL, SF, BF, LINK, RX/TX
  • Интерфейс присоединения полевой шины: 2 x RJ45 (2-канальный коммутатор)

EU5C-SWD-EIP-MODTCP

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 99
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: Ethernet-IP/подчиненное устройство MODBUS-TCP
  • Протокол: Ethernet-IP/MODBUS-TCP
  • Данные входа, макс., Байт: Ethernet-IP: 546; MODBUS-TCP: 800
  • Исходящие данные, макс., Байт: Ethernet-IP: 496; MODBUS-TCP: 642
  • скорость передачи данных: 10/100 Мбит/с
  • Настройка скорости передачи данных: автоматически
  • Адрес абонента: IP
  • Адресация: через Переключатель DIP/DHCP/BOOTP
  • Индикация состояния интерфейса: многоцветные светодиоды MS, статус ссылки
  • Интерфейс присоединения полевой шины: 2 x RJ45 (2-канальный коммутатор)

EU5C-SWD-POWERLINK

Сеть SmartWire-DT

  • Тип устройства: Главное устройство SmartWire-DT
  • Количество устройств  SmartWire-DT: 99
  • скорость передачи данных, кБод: 125, 250
  • Подключение: Разъем, 8-полюсный
  • Соединительный штекер: ножевая клемма SWD4-8MF2

Интерфейс полевой шины

  • Тип устройства в сети: Подчиненное устройство Powerlink
  • Протокол: Powerlink V2
  • Данные входа, макс., Байт: 800
  • Исходящие данные, макс., Байт: 642
  • скорость передачи данных: 100 Мбит/с
  • Адрес абонента: IP
  • Адресация: через Powerlink
  • Индикация состояния интерфейса: многоцветные светодиоды APL, BS, BE, L/A
  • Интерфейс присоединения полевой шины: 2 x RJ45 (2-канальный хаб)
