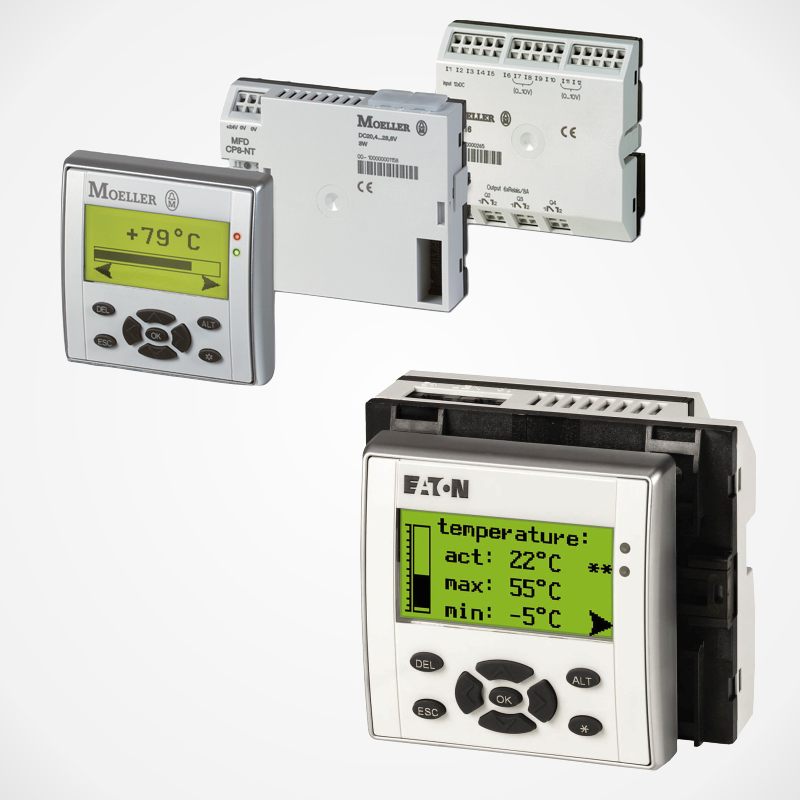

Многофункциональный дисплей MFD-Titan

Графический дисплей MFD-Titan - контроллер принадлежащий к следующему поколению автоматизации и объединяющий в себе функции управления и визуализации в одном устройстве. Вся информация отображается (графически) - на многофункциональном дисплее. Он отображает текст, дату, время, крупные символы, графику, предупредительные сообщения и многое другое с превосходной отчетливостью и качеством. MFD-Titan отличается привлекательным дизайном и качеством графических изображений, монохромным, с фоновой подсветкой, дисплеем и клавиатурой. Кроме этого, устройство имеет усиленную степень защиты IP 65 и возможность питания от напряжения как переменного, так и постоянного тока.

MFD-Titan состоит из трех элементов:

Дисплей;
Питание/Блок центрального процессора;
Блок входов выходов.

По своим способностям MFD-Titan аналогичен серии реле EASY 800, при этом может иметь до 2-х температурных входов PT=PT100 или NI=NI1000, встроенных выходов – до 4. Также имеет возможность добавления модулей расширения, передачи данных и объединения в сеть.

Многофункциональный дисплей MFD-Titan объединяет функции программируемого реле серии Easy800 и дисплея. У MFD-Titan модульная конструкция: блоки дисплея, центрального процессора и входов/выходов. Простой монтаж производится при помощи двух стандартных крепёжных отверстий 22, 3 мм.

Модуль индикации и управления MFD-80(-B) и модуль источника питания/ЦП MFD-CP4 можно использовать в качестве дистанционного текстового дисплея. Их можно подключать к устройствам easyRelay, EasyControl и EasySafety. Текстовой дисплей можно использовать для вывода текста, а также для ввода и вывода значений на расстоянии до 5 м от базового блока. Все это без дополнительного программирования - просто “Подключай и работай”. Соедините базовое устройство и дистанционный дисплей при помощи соответствующего кабеля, и вся информация базового устройства будет отображаться на удалении.

Сочетает функции устройства easy800 с удобной визуализацией для более крупных систем с числом входов/выходов до 320:

256 звеньев, состоящих из 4 контактов и 1 последовательно подключенной катушки
Быстрая и простая установка в стандартные монтажные отверстия 22,5 мм
Модули входа/выхода для прямого измерения температуры (Pt100 / Ni 1000)
Индивидуальная лазерная гравировка устройств, например, с названием или логотипом компании
Возможность цифрового и аналогового расширения
Возможна связь через систему easyNet
Возможно подключение к стандартным полевым шинам (PROFIBUS-DP, CANopen, DeviceNet, As-i) и к Ethernet (программирование и функции OPC)
Степень защиты IP65

Дистанционный текстовый дисплей

Для всех easy 500/700/800, easyControl и easySafety
Отображение текста и ввод значений на расстоянии до 5 м. от базового устройства
